現代CNC銑床是令人驚嘆的工具,能夠快速可靠地制造原型和生產零件。為此,它們必須能夠沿多個行進軸移動,同時保持尺寸精度。
因此,CNC銑床按其運行的軸數進行分類,最常見的是3、4和5軸銑床。這些運動決定了可以制造的零件特征,也會影響生產效率和精度。一般來說,可用的自由度越多,可以生產的幾何形狀就越復雜。要了解CNC加工是否適合您的下一個項目,讓我們探索這些不同類型的優點和用途。
1.數控cnc機床如何運動? 顯然,我們不是在談?wù)摍C(jī)器本身起身走開。相反,我們描述的是切削刀具相對于工件的運動,這在這里很重要。
首先,我們?nèi)绾未_定哪個軸是哪個?想象一下,您面對的是典型的3軸CNC銑床。從您的參考點開始,X 軸將平行于您身體的前部,從左向右移動。Y軸是垂直于你的方向,向前和向后,而Z軸是垂直的。
在典型的銑床上,工作臺在 X/Y 平面上移動。承載刀具的主軸在Z軸上運行。另請注意,刀具在主軸中旋轉,但這種旋轉運動不被視為運動軸??傊?,這些運動的范圍定義了一個三維空間,一個立方體,機器在其中執行切割操作。

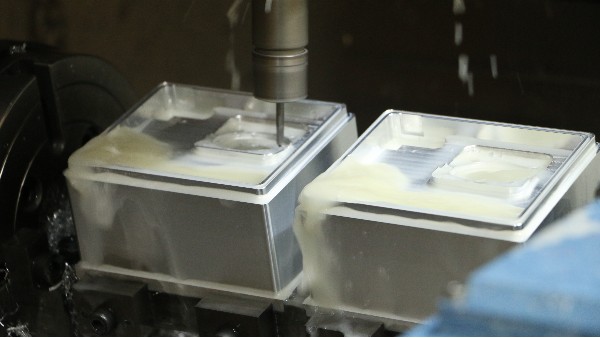

2. 三軸銑床的用途是什么? 我們每天都使用3軸機床進行各種銑削操作。它們非常適合快速有效地去除材料以及制作平面或平面。這些幾何形狀被稱為棱柱形,基本上是直線形,而不是更有機的形狀。是的,3軸銑床可以加工圓形輪廓,但它并不適合這項任務。
3軸銑刀通常用于鉆孔和攻絲,但只能沿Z軸。那是因?yàn)橹鬏S上下移動,不能從側面進入工件。對于需要在多個面上加工孔或凹槽的許多零件來說,這是一個限制,而3軸機床通常無法訪問這些零件。
當然,如果將零件從工作臺上卸下然后重新定位,則可以克服此限制。如果沒有其他選擇,這是可以接受的,但必須重新索引工件。這意味著在重新開始加工之前使用測頭建立新的參考點。
這是一個緩慢的過程,它創造了產生尺寸錯誤的非常真實的可能性。這就是為什么如果可能的話,總是要避免從固定裝置中取出一部分并在工作中途重新定位它。3軸銑床可以制作圓形特征,但只能在X/Y平面上進行。不過,對于許多不需要復雜性而是受益于最大零件吞吐量和流程效率的項目來說,運動的相對簡單性還是不錯的。
3、4軸數控銑床有什么優勢? 添加第四個運動軸開辟了許多新的加工可能性。這通常通過沿X軸添加旋轉運動來實現。這種沿X的附加旋轉稱為A軸。轉臺讓機械師在一端安裝零件,然后旋轉它以接觸工件的其余側面。這避免了在3軸銑床上重新安裝和重新分度的問題。因?yàn)榱慵遣糠謶覓斓摹簿褪钦f(shuō),不接觸工作臺的表面——現在可以鉆孔或其他完全穿透零件的特征。
最重要的是,工件在加工過程中的旋轉開啟了制作更復雜曲線和輪廓的可能性。零件甚至可以像在車床上一樣車削,創建圓柱形和球形輪廓。但是,
4軸銑床并未針對此類操作進行優化,因此其速度會比在專用車床上慢。

4.

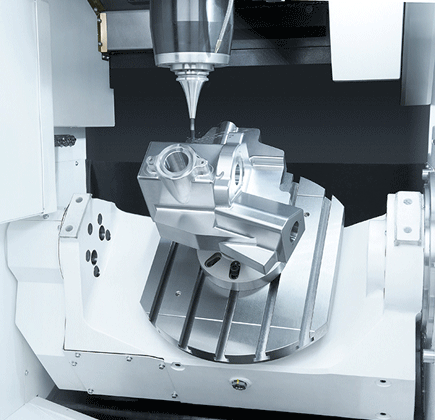

5軸數控銑床有什么好處?還可以添加另一個自由度,這次是沿Y軸。繞Y軸旋轉稱為B軸。
為實現五軸自由度,三軸銑床可加裝吊床頭。這是一個輔助附件,可在A軸和B軸上提供運動。結合3軸銑床的其他能力,現在可以制造更復雜的形狀,例如螺旋轉子。這些具有多個方向的復雜復合曲線,只能在5軸機床上完成。
5. 還有多少軸? 為了以最少的設置快速制造更復雜的零件,CNC加工中心正在極大地?cái)U(kuò)展其能力。9軸機床將車床和銑削功能與先進的機器人技術相結合,提供一體化解決方案。然而,它們通常很大,而且操作起來很昂貴。這種機器通常用于航空航天、軍事或科學應用。
對于大多數產品,
5軸cnc加工足以使功能豐富的零件具有嚴格的公差
